3개월만에 드뎌 완성한 자작스피커입니다.



순수자작품이라기 보단 기존에 만족해하며 사용했왔던 예진스피커(현: 소노다인)의 쥴리어드 86이라는 기성품스피커의 리모델링 작품입니다.  출시시기가 좀 되는 스피커인데 MDF로 제작된 인클로져에 있던 음새부분의 단차와 검정색 거친마감이 늘 거슬렸고 사용하다보니 흠도 생겼습니다.



꼭 만들고 싶은 자작스피커모델이 있었는데 처음부터 달려들기보단 습작삼아 이 스피커를 리모델링하면서 경험을 쌓아서 시도하는 편이 낫겠다싶어 스피커리모델링을 결심하게 되었습니다.



기성품스피커의 오리지날 유닛, 인클로져 용적,, 크로스오버 디자인, 덕터디자인만 살리고 나머지는 제가 원하는 방향으로 만들었습니다.

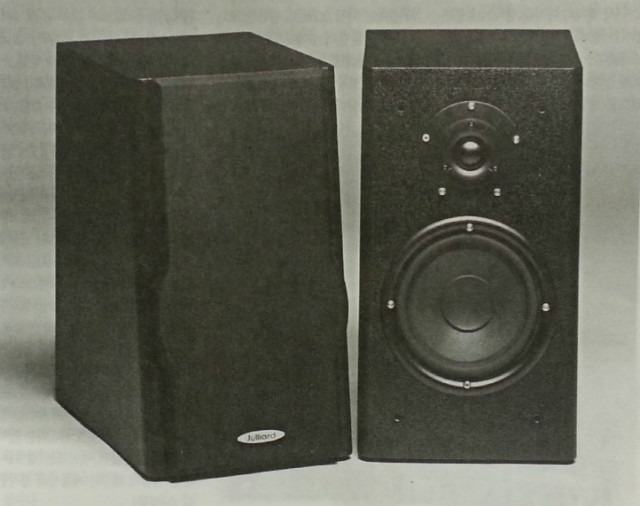

예진스피커 쥴리어드 86





상/하/측면은 모서리 45도 작업된 18T 자작합판을 사용했고, 뒷판은 18T 자작합판으로, 앞배플은 18T와 6T MDF를 사용해 써클커터로 유닛홀을 냈습니다.



스피크그릴은 기성품에 있던 것을 위아래 잘라 사용했습니다.

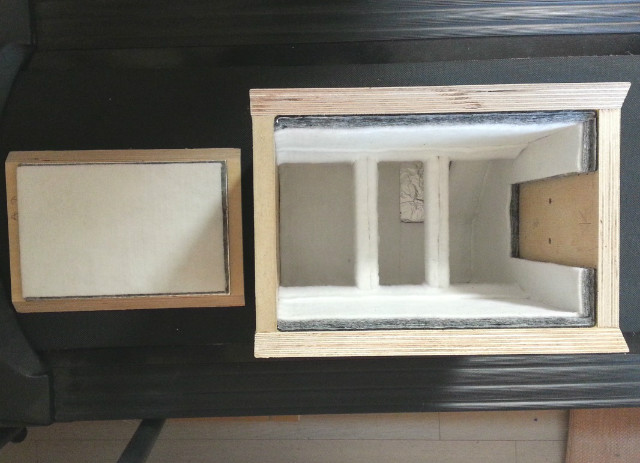

내부댐핑재는 2T 부틸차음판 + 4T 폴리에스터 흡음재 + 5T 폴리에스터 솜으로 구성했습니다.

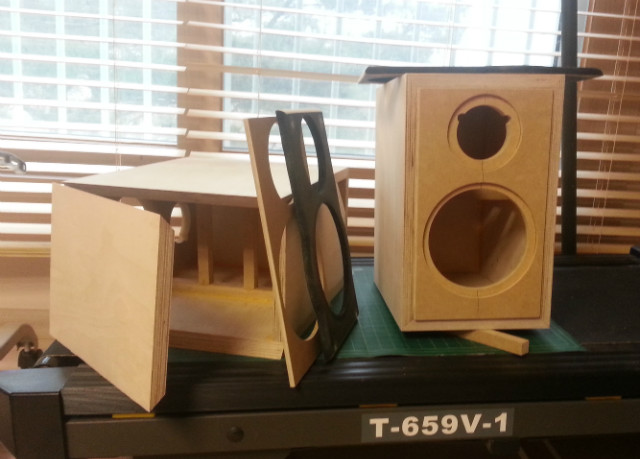

모양을 잡힌 인클로져 모습니다.

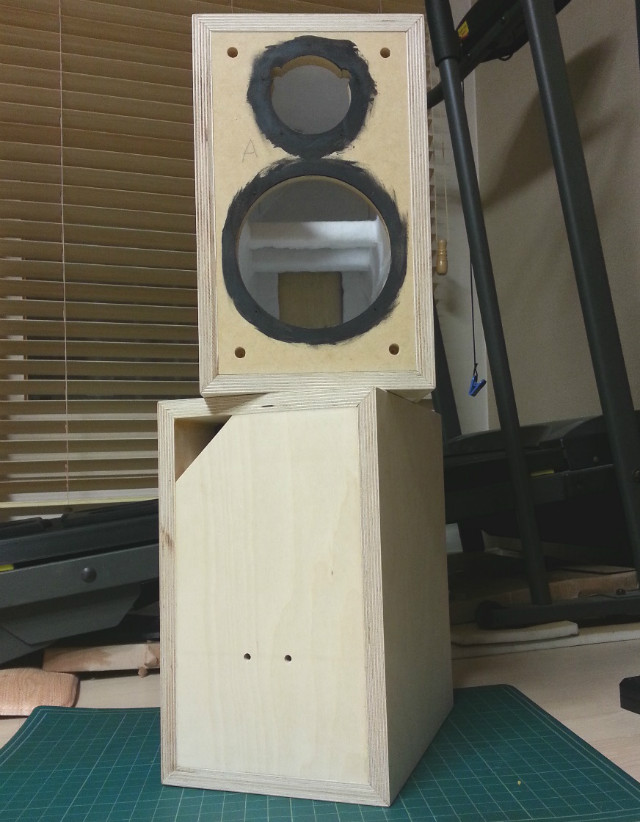

전면배플입니다.  젯소 > 샌딩 > 흑색무광락카스프레이 > 수성바니쉬로 작업했습니다.

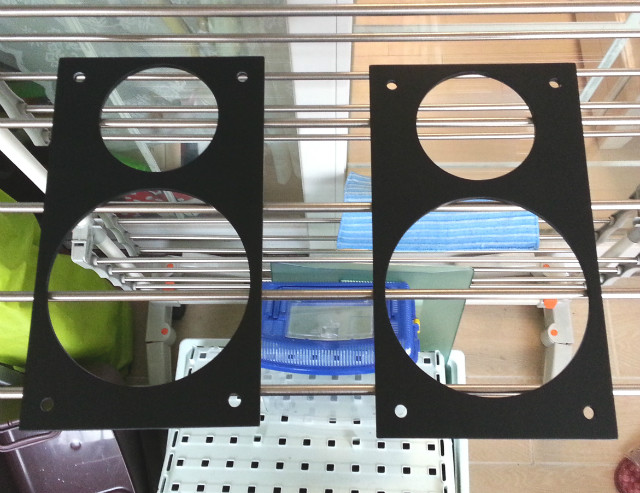

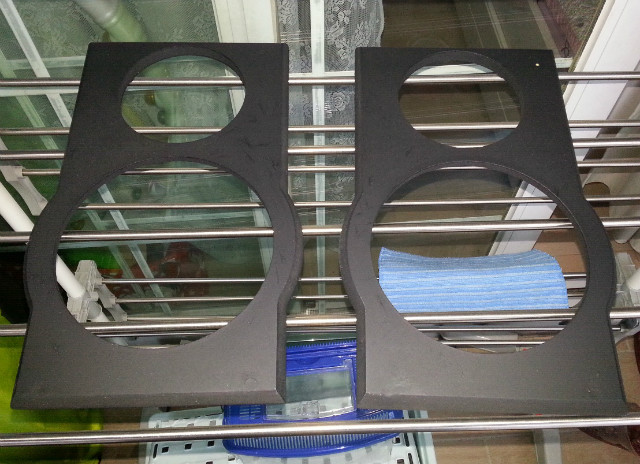

스피커그릴프레임입니다.  전체적으로 흑색무광락카스프레이를 뿌려주었습니다.

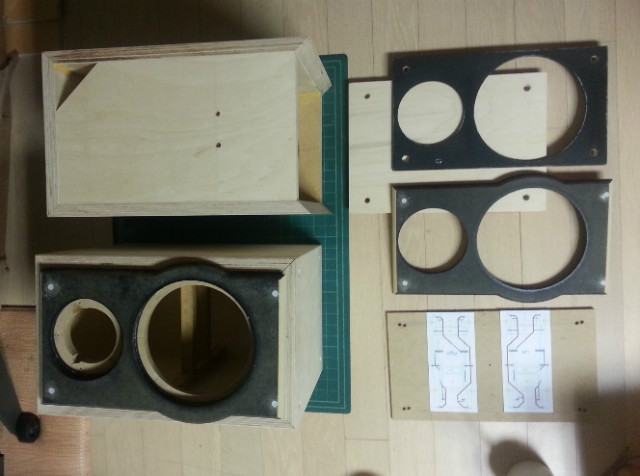

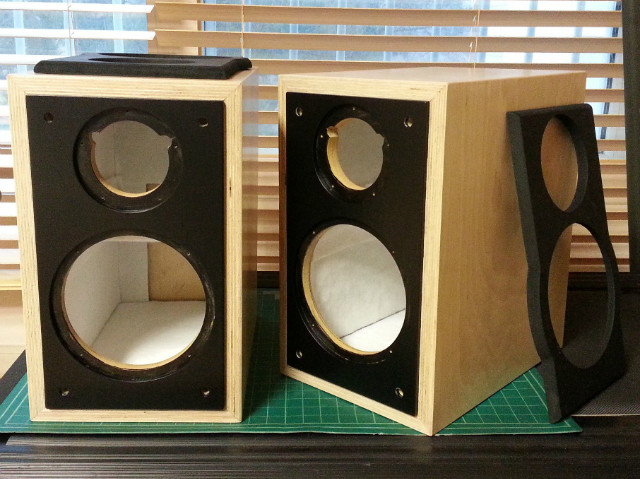

목공작업이 완료된 인클로져모습입니다.

인클로져 도색은 투명스테인 > 샌딩 > 저광수성바니쉬로 작업했습니다.

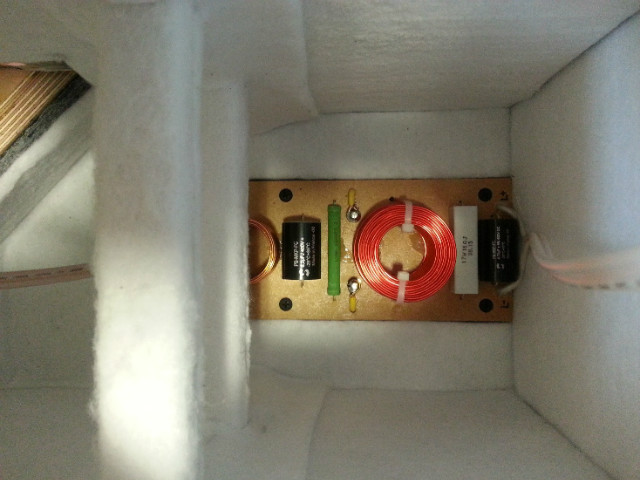

제작한 크로스오버를 뒷면에 장착하고 30T 솜을 덮어주었습니다.

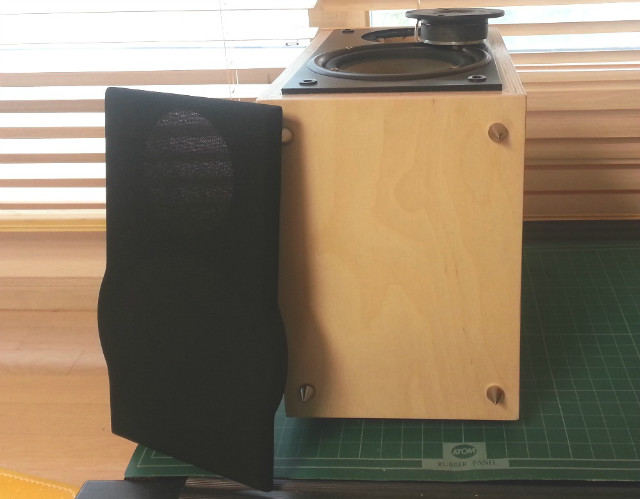

그릴천을 붙이고, 그릴고정핀도 박아주었습니다. 바닥에는 번데기너트를 이용해 스파이크도 장착했습니다.

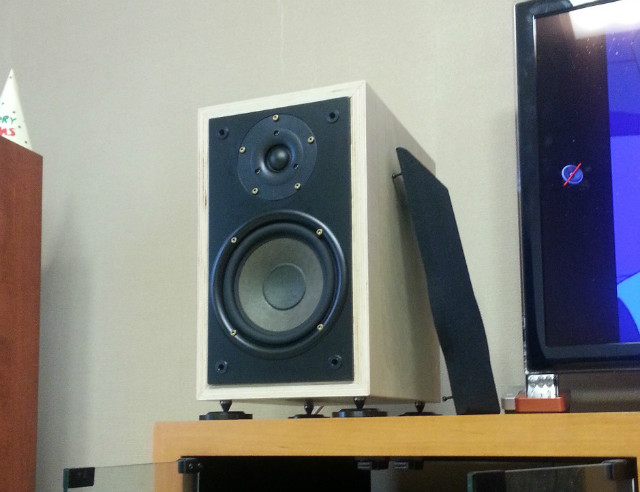

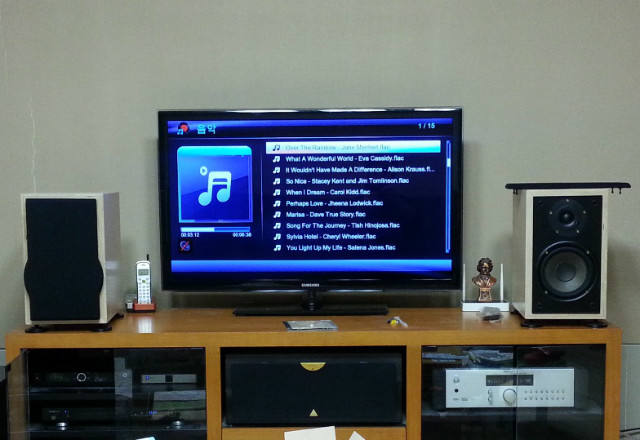

완성된 스피커 모습니다.
